在半导体晶圆加工与光刻工艺的精密世界里，任何细微的干扰都可能引发灾难性后果。一粒微尘的侵入、一丝磁性干扰的渗入，都足以摧毁价值百万的芯片，让前期投入付诸东流。

       传统金属轴承在半导体制造中，堪称良品率的“隐形杀手”。其生锈问题会释放金属颗粒，析出的金属离子更是会污染精密的芯片制造环境，而金属的导电与磁化特性，也会对半导体制造中的电学和磁学性能产生不可预测的影响。

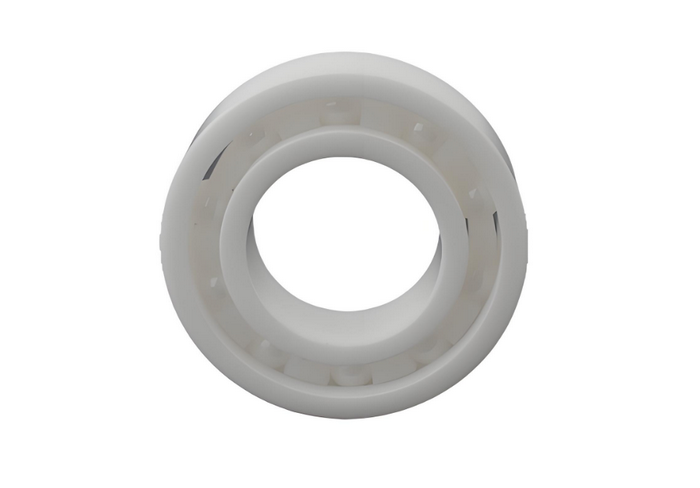

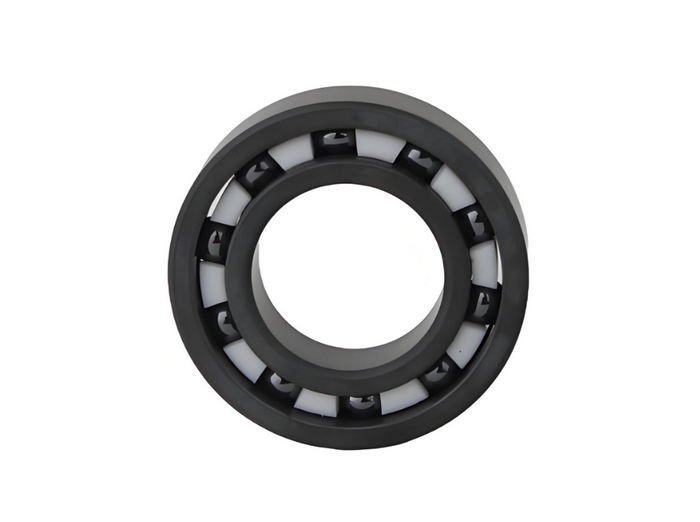

河北道名陶塑科技有限公司推出的“全陶瓷轴承”，凭借一系列颠覆性优势，为半导体制造行业带来了破局之道：

1.极致绝缘，护电路周全：陶瓷材质具备卓越的绝缘性能，能有效阻断电流泄漏，为半导体制造中的精密电路提供可靠保护，避免因电流异常导致的芯片损坏。

2.绝对防磁，保曝光精准：彻底消除磁场干扰，确保光刻工艺中的曝光精度，让芯片上的微小图案得以精准呈现，提升芯片性能与质量。

3.无油自润滑，守超净环境：无需油脂润滑，从根源上杜绝了油脂挥发带来的污染问题，维持半导体制造所需的超净环境，保障芯片制造过程的纯净度。

4.耐腐王者，寿命三倍增：具备超强的耐腐蚀能力，能够抵抗酸、碱、等离子体等多种侵蚀，使用寿命大幅提升至传统金属轴承的3倍，降低设备维护成本。

5.高温无畏，工艺零变形：在高达2000℃的高温环境下，依然能保持稳定性能，应对高温沉积、刻蚀等工艺毫无压力，确保设备在极端条件下也能正常运行，避免因部件变形导致的生产故障。

       国内某头部晶圆厂引入河北道名陶瓷轴承后，成效显著。设备停机率大幅下降40%，生产效率显著提升；晶圆表面污染率更是降低至PPB级（十亿分之一），为芯片的高质量生产提供了坚实保障。

       河北道名陶塑科技有限公司，以创新陶瓷轴承技术，助力中国“芯”制造摆脱“金属污染”的困扰，在无尘无磁的纯净环境中，稳赢良品率攻坚战，推动中国半导体产业迈向新的高度！
