天津市江瑞流体设备有限公司专业销售的江瑞厂家直销D71X不锈钢中线对夹式蝶阀现货DN40-600，针对江瑞厂家直销D71X不锈钢中线对夹式蝶阀现货DN40-600客户提供相关咨询服务，需要了解江瑞厂家直销D71X不锈钢中线对夹式蝶阀现货DN40-600尺寸、重量、价格、安装、维护等资料请与我们联系。
天津市江瑞流体设备有限公司成立于2004年，专铸品质17年，是一家集研发、制造、销售、服务为一体的专业阀门公司，致力于产品的天津江瑞流体设备制造生产的钢类蝶阀，掌握核心铸造技术。
公司主要产品有：无销中线对夹蝶阀、LT型蝶阀（凸耳蝶阀）、法兰蝶阀、电动蝶阀、气动蝶阀、涡轮蝶阀、手柄蝶阀、脱硫蝶阀、止回阀等
欢迎垂询：王经理 15122519505
此阀尺寸小，重量轻，可在各种介质管道中作为截断、调节流量的设备。通过选用不同材质的阀板和密封座，
以及板、轴通过无销连接可用于更恶劣的工况，如脱硫、真空、海水淡化系统等。凸耳对夹式蝶阀可实现阀门的下游管线及设备在线修复，
并且该阀可实现阀门的下游管线及设备在线修复，并且该阀可安装在管端作为排气阀使用。
此阀适用在石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上，可在多种腐蚀性、非腐蚀性的气体、
液体、半流体以及固体粉末管和容器上作为调节和截流设备使用。
产品特点：
小型轻便，容易拆装及维修，并可在任意位置上安装。
结构简单、紧凑、90°运转启闭迅速。
操作扭矩小，省力轻巧。
达到完全密封，气体试验泄露为零。
选择不同零部件材质，可适用多种介质。
流量特性趋于直线，调节性能好。
启闭试验次数多达数万次、寿命长。
凡使用闸阀、截止阀、旋塞、胶管阀及隔膜阀的管路，均可用该阀替换，订货时该阀加带副管供货即可（请在合同中注明）。
主要性能参数：
产品名称 中线对夹式蝶阀-方脖体
产品型号 D71X
公称通径 DN40-400mm
公称压力 PN 1.0/1.6Mpa
适用温度 -23-121℃
适用介质 水、空气、食品、油品
主要零部件 阀体、阀瓣、阀杆、阀座、转轴
主要材料 碳钢、不锈钢、铸铁、球墨铸铁

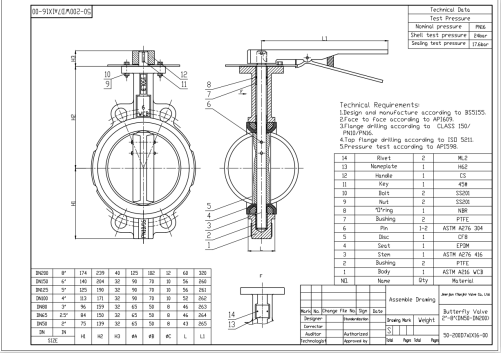

规格DN A B C D L D1 D2 Φ1 Φk E R1 R2 Φ2 f J X W*W 重量
（PN10） (PN16) Weight（kg）
32 125 73 32.9 35.8 32 100 100 7 65 50 R9.5 R9.5 12.6 10 9*9 1.9
40 125 73 33 39 32 110 110 7 65 50 R9.5 R9.5 12.6 10 9*9 2.12
50 125 73 43 52 32 125 125 7 65 50 R9.5 R9.5 12.6 10 9*9 2.12
65 136 82 46 64 32 145 145 7 65 50 R9.5 R9.5 12.6 10 9*9 2.62
80 142 91 45.21 78 32 160 160 7 65 50 R9.5 R9.5 12.6 10 9*9 2.79
100 163 107 52.07 104 32 180 180 10 90 70 R9.5 R9.5 15.77 12 11*11 3.7
125 176 127 55.5 123 32 210 210 10 90 70 R9.5 R9.5 18.92 12 14*14 5.3
150 196 143 55.75 155 32 240 240 10 90 70 R11.5 R11.5 18.92 12 14*14 6.11
200 228 170 60.58 202 45 295 295 12 125 102 R11.5 R11.5 22.1 15 17*17 9.17
250 258 204 68 250 45 350 355 12 125 102 R11.5 R14 28.45 15 22*22 13.35
300 292 240 76.9 301 45 400 410 12 125 102 R11.5 R14 31.6 15 22*22 20.16
350 336 270 76.17 333.3 45 460 470 14 150 125 R11.5 R14 31.6 18 34.6 8 22.78
400 368 325 85.7 389.6 51 515 525 18 175 140 R14 R15.5 33.15 23 36.15 10 38.72
450 400 356 104.6 440.5 51 565 585 18 175 140 R14 R14 38 23 10.95 10 51.5
500 438 395 130.28 492 64 620 650 18 175 140 R14 R14 41.14 27 44.12 10 65
600 562 475 151.36 593 70 725 770 22 210 165 R15.5 R15.5 50.65 27 54.62 16 117.5
